Настенные сплит-системы

Сплит-система (англ. split - «разделять») - кондиционер, система кондиционирования воздуха (СКВ), состоящая из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного). Внешний блок монтируется вне кондиционируемого помещения. Внутренний блок монтируется внутри кондиционируемого помещения или в вентиляционную систему здания. Друг с другом блоки соединяются медными теплоизолированными трубами.

Типология систем кондиционирования воздуха с раздельной компоновкой, получивших наибольшее распространение:

• Настенные (1,5-8,0 кВт),
• Напольно-потолочные (4,0-13,0 кВт),
• Канальные (5,0-18 кВт),
• Колонного типа (5,0-18 кВт),
• Кассетного типа (5,0-14,0 кВт),
• Центральные кондиционеры,
• Крышные (Руф-топ) кондиционеры.

Находящийся во внешнем блоке компрессор сжимает хладагент, который нагревается при сжатии и отдаёт тепло через теплообменник, находящийся во внешней среде, например на улице. Затем сжиженный фреон переносится по медным трубкам во внутренний блок, где испаряется и через теплообменник охлаждает воздух в помещении. Многие сплит-системы способны не только охлаждать, но и обогревать помещение. При переключении системы на обогрев испарение фреона происходит в наружном блоке, а конденсация во внутреннем.

Внешний блок располагают вне охлаждаемого помещения: на фасаде здания, на крыше, на открытой лоджии или на балконе, в некоторых случаях (офисные и торговые строения) - в общих коридорах и лестничных маршах, вестибюлях метрополитена. Внутренний и внешний блок соединяют между собой с помощью фреоновых магистралей, а также электрического соединения, также от внутреннего блока выводится дренажная магистраль.

Наружный блок сплит-системы состоит из компрессора, конденсатора, капиллярной трубки, 4-ходового клапана, фильтра-осушителя или ресивера, вентилятора, в отдельных случаях и иных сопутствующих элементов - реле силовой коммутации компрессора, платы управления инверторной или мульти-сплит-системы, фильтра «кислородного душа», блока управления «зимним комплектом».

Обычно внешний блок неинверторной сплит-системы не содержит электронных блоков, а конденсаторные электродвигатели компрессора и вентилятора и 4-ходовой клапан непосредственно подключаются через силовой кабель к электронике внутреннего блока.

Расположение компрессора во внешнем блоке снижает шум внутри охлаждаемого помещения. Уровень шума внутреннего блока сплит-систем составляет около 24-26 дБ. Уровень шума внешнего блока ничем не нормируется, что иногда беспокоит соседей.

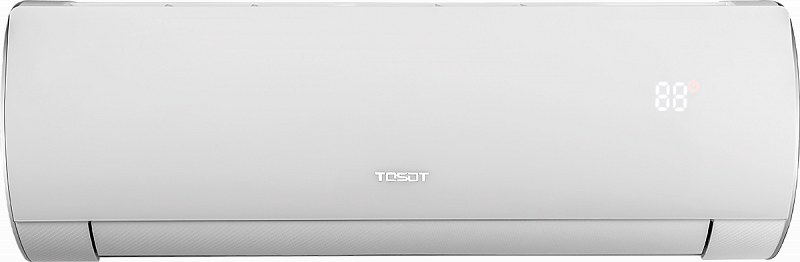

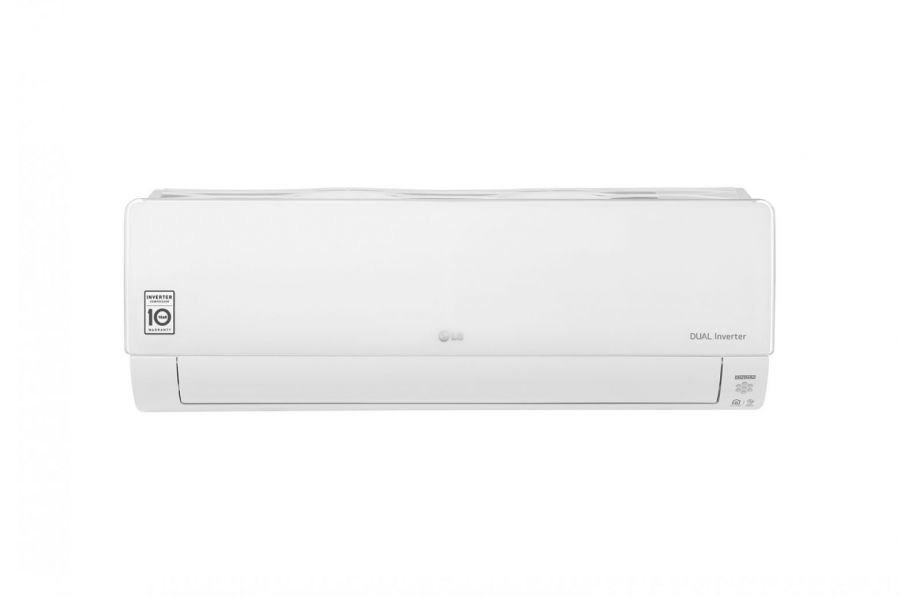

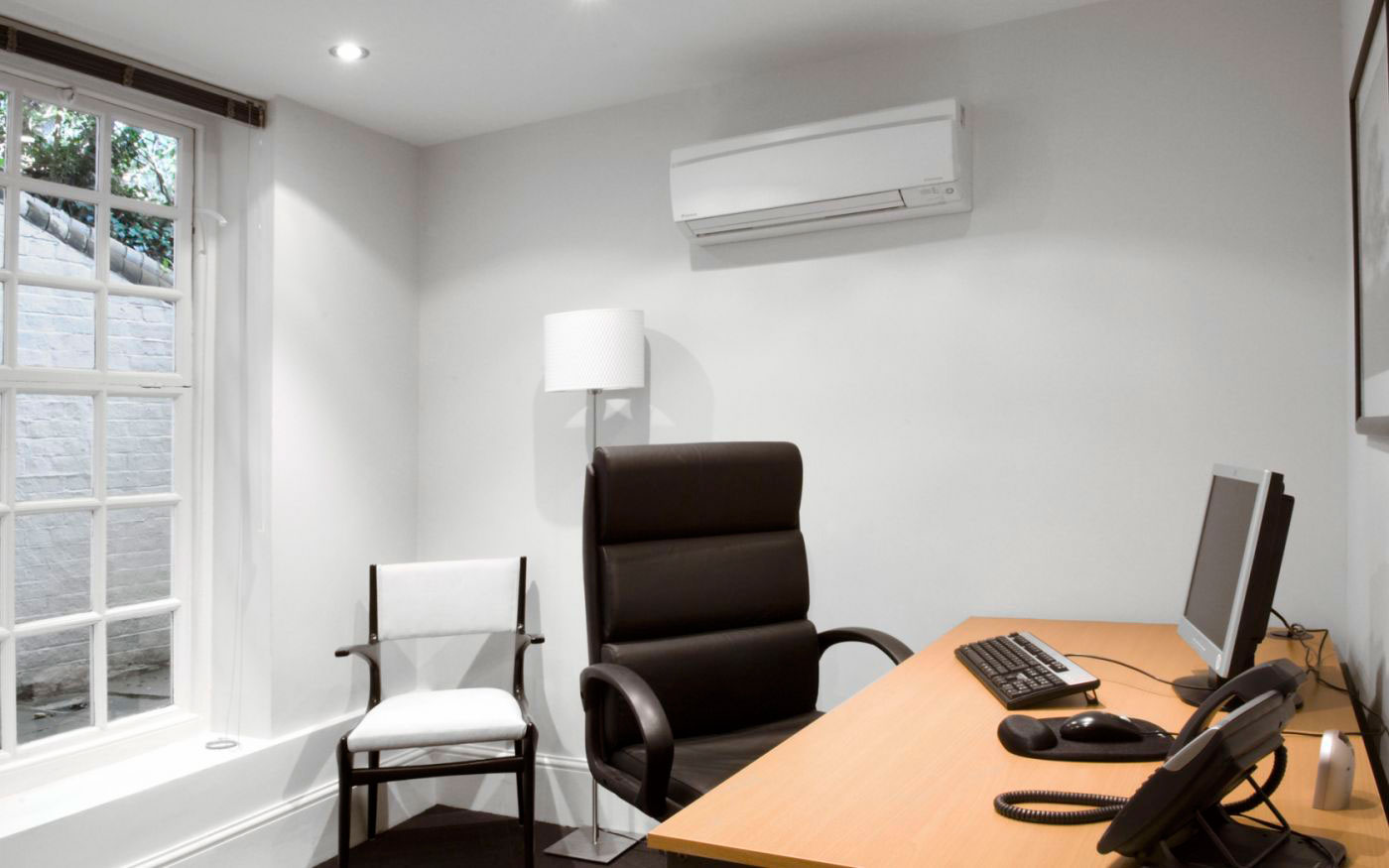

Внутренний блок, в зависимости от типа, может располагаться на потолке, полу, стенах или встроен в подвесной потолок. Современные сплит-системы имеют ряд дополнительных функций: дистанционное управление, фильтры различной степени очистки воздуха (от дыма, пыли и т. д.), таймер и управление температурой в помещении от +16 до +30 °C. Пульт сплит-системы обычно оснащен дисплеем, который отображает полную информацию о заданных параметрах микроклимата. Следует отметить, что бытовая система - как правило, настенный кондиционер. Другая компоновка внутренних блоков значительно реже встречается в дешёвых сплит-системах.

Электроника внутреннего блока измеряет, рассчитывает и управляет большим количеством параметров сплит-системы.

Обеспечивает взаимодействие с пультом дистанционного управления, в том числе, реализуется функция измерения температуры в помещении пультом дистанционного управления (функция I Feel).

Измеряет температуру поступающего в испаритель воздушного потока и по нему оценивает температуру внутри помещения.
В соответствии с заданным пользователем температурным режимом и температурой входящего воздушного потока для неинверторного кондиционера управляет цикличностью включения/выключения компрессора и вентилятора внешнего блока. Вне зависимости от заданной с ПДУ температуры, при работающем компрессоре температура выходящего воздушного потока составляет примерно +10 °С, которая формируется из температуры испарителя (3-5 °С) и значения [[температурный напор|температурного напора].

Поддерживает достаточно точно температуру испарителя внутреннего блока путём регулирования скорости вращения тангенциального вентилятора внутреннего блока и цикличности включения компрессора. Отклонение температуры испарителя от расчётного может привести к интенсивному образованию конденсата воды в непредназначенных для этого частях, и, как следствие, захвата воды вентилятором и подтеканию её из полости вентилятора внутреннего блока. Точный контроль температуры испарителя не позволяет ему обмерзать.

Управляет шаговыми двигателями жалюзи направления воздушного потока.

Следит за временем между включением компрессора и его последним выключением. Предотвращает старт компрессора раньше установленного времени, предотвращая его поломку.

Следит за температурой конденсатора внешнего блока и/или током компрессора. Для предотвращения выхода из строя, компрессор отключается электроникой внутреннего блока при превышении предельных параметров.

При работе на обогрев регулярно переводит кондиционер на охлаждение для размораживания радиатора внешнего блока.

Реализует функцию таймера на включение и выключение сплит-системы.

В инверторной сплит-системе взаимодействие внутреннего и внешнего блока производится по цифровому каналу.

Современные сплит-системы имеют возможность нагрева воздуха. Для этого с помощью 4-ходового клапана изменяют направление перекачивания компрессором хладагента. Этот клапан управляется соленоидом, на который от внутреннего блока подаётся напряжение питающей сети (230 В).

При обогреве сплит-системой радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата. При установке сплит-системы не на фасаде здания (на лоджии, внутри строений) от внешнего блока требуется отвод конденсата.

При отрицательных температурах - конденсат может превратиться в лёд, что нарушает работу теплообменного радиатора и может даже привести к поломке. Во избежание такого сценария - в сплит-системах обычно имеется режим разморозки (defrost). Данный режим - включает автоматически на основании показании датчиков или по времени. Во время этого режима - вентилятор останавливается, а система фактически переходит в режим "охлаждения", разогревая наружный радиатор.

При работе сплит-системы в режиме теплового насоса происходит интенсивное охлаждение конденсатора внешнего блока и возможно последующее его обмерзание. Обогрев помещения с помощью сплит-системы используют осенью или весной, при положительной уличной температуре. При отрицательных температурах фреон не закипает в радиаторе внешнего блока, а в жидком виде поступает на вход компрессора и приводит к его поломке. Электроника качественных сплит-систем не позволит включить обогрев при низких уличных температурах.

Тем не менее, существуют сплит-системы, которые специально рассчитаны на обогрев зимой. Например, Mithubishi Zubadan. Применение таких систем (если позволяют температуры) - является эффективным способом экономии по сравнении с традиционными электрическими обогревателями.
